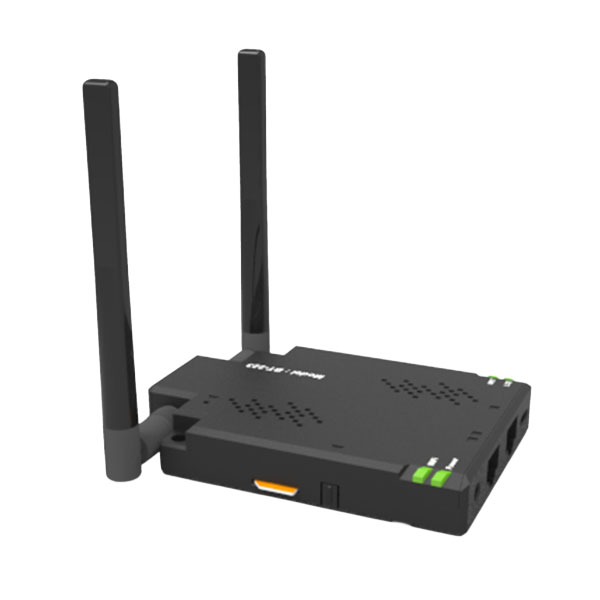

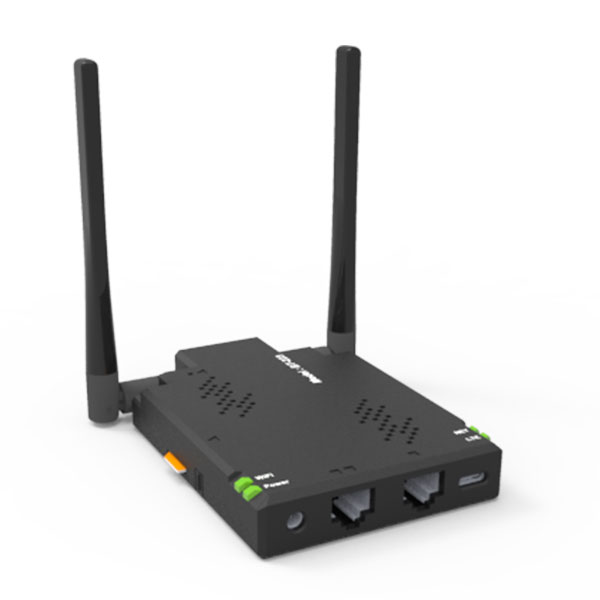

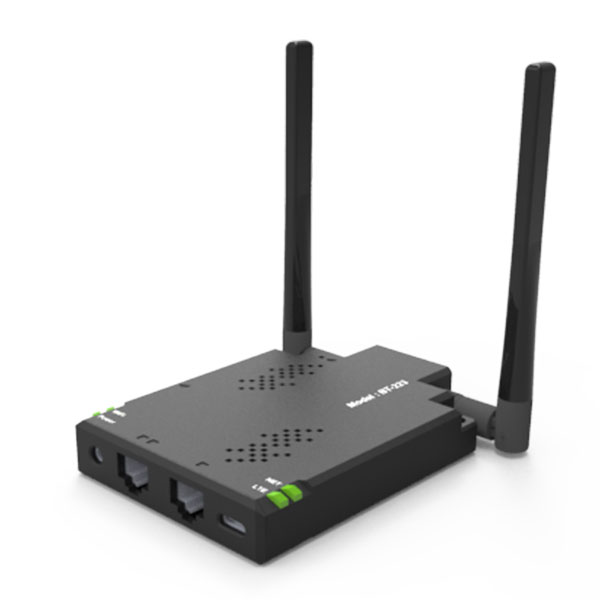

ルーター BT223

BT223｜強い電波キャッチ力で安定通信を実現

BT223は、通信品質を最優先に設計された産業用途向けLTEルーターです。

高感度アンテナ設計により、電波の弱いエリアや通信BOX内、設備内部などの厳しい設置環境でも安定したLTE通信を実現します。また、外部アンテナ接続にも対応しており、通信BOXや制御盤、精算機、EV充電器、自動販売機など、ルーター本体を金属筐体内へ設置する環境でも柔軟な運用が可能です。

遠隔監視システム、防犯カメラ、デジタルサイネージ、POSシステム、IoT機器など、通信が止められない現場で高い実力を発揮します。

「電波が弱くて通信が不安定。」
「設置場所の都合で電波を受信しづらい。」
「少しでも通信品質を向上させたい。」

BT223は、そんな現場の課題を解決する高感度LTEルーターです。

特徴

1of3

電波強度◎ 外部アンテナ搭載
Wi-Fi搭載接続台数最大30台
2.4GHz、5GHz両対応
LTE(SIM)接続可能(大手4キャリア、多くのMVNO対応)
micro SIM 対応
オプション延長外部アンテナ有
時間設定により定期リブート機能、ping応答による自動リブート機能有
有線 LAN、WAN インタフェース2ポート(汎用性◎)
付属品ACアダプタorタイプC給電可(タイプCケーブルは同梱なし。)

活用事例

防犯カメラ、監視カメラ
精算機(キャッシュレス決済)
EV充電器(使用電気量データ、決済データ送信)
サイネージ(コンテンツ更新、稼働確認)

お客様の声

〇屋外データ収集システム開発会社様

当社では、屋外に設置した測定機器からクラウドへデータを送信するシステムを開発しています。測定データの詳細はNDAの都合上公開できませんが、屋外で5GHz帯Wi-Fiを利用するため、屋外利用に対応したLTEルーターを探していました。

BT223は屋外で5GHz帯Wi-Fi（W56）に対応した製品であり、さらに高い電波受信性能を備えていることから採用しました。実際の運用でも電波受信性能に問題はなく、安定した通信環境を構築できました。

運用開始後、一時的に通信エラーが数回発生しましたが、ベステックへ相談したところ迅速に原因調査とファームウェアの改修を実施していただきました。定期リブート機能の追加だけでなく、運用に合わせた仕様改善や、Ping応答による自動リブート機能まで実装していただき、現在は安心して運用を続けています。

製品性能はもちろんですが、お客様の要望を迅速に製品へ反映する開発力とサポート体制には非常に満足しています。

〇デジタルサイネージシステム会社様

当社では、大型LEDビジョン、デジタル看板、タッチパネル式サイネージ、ミラーサイネージ、シースルーサイネージなど、さまざまなデジタルサイネージソリューションを提供しています。

屋内を中心に設置していますが、LTE通信を利用するため、電波受信性能が高く、Wi-FiとLANポートの両方に対応したLTEルーターを探していました。BT223はこれらの条件を満たしており、現在もデジタルサイネージと組み合わせて安定して稼働しています。

設置場所によっては電波状況が厳しいケースもありましたが、ベステックへ相談したところ、3m延長外部アンテナを提案していただきました。アンテナを受信状態の良い場所へ設置したことで通信品質が改善し、その後は安定した運用ができています。

BT223は高い電波受信性能に加え、外部アンテナや延長アンテナを活用することで、設置環境に合わせた柔軟な電波対策ができる点も大きな魅力だと感じています。

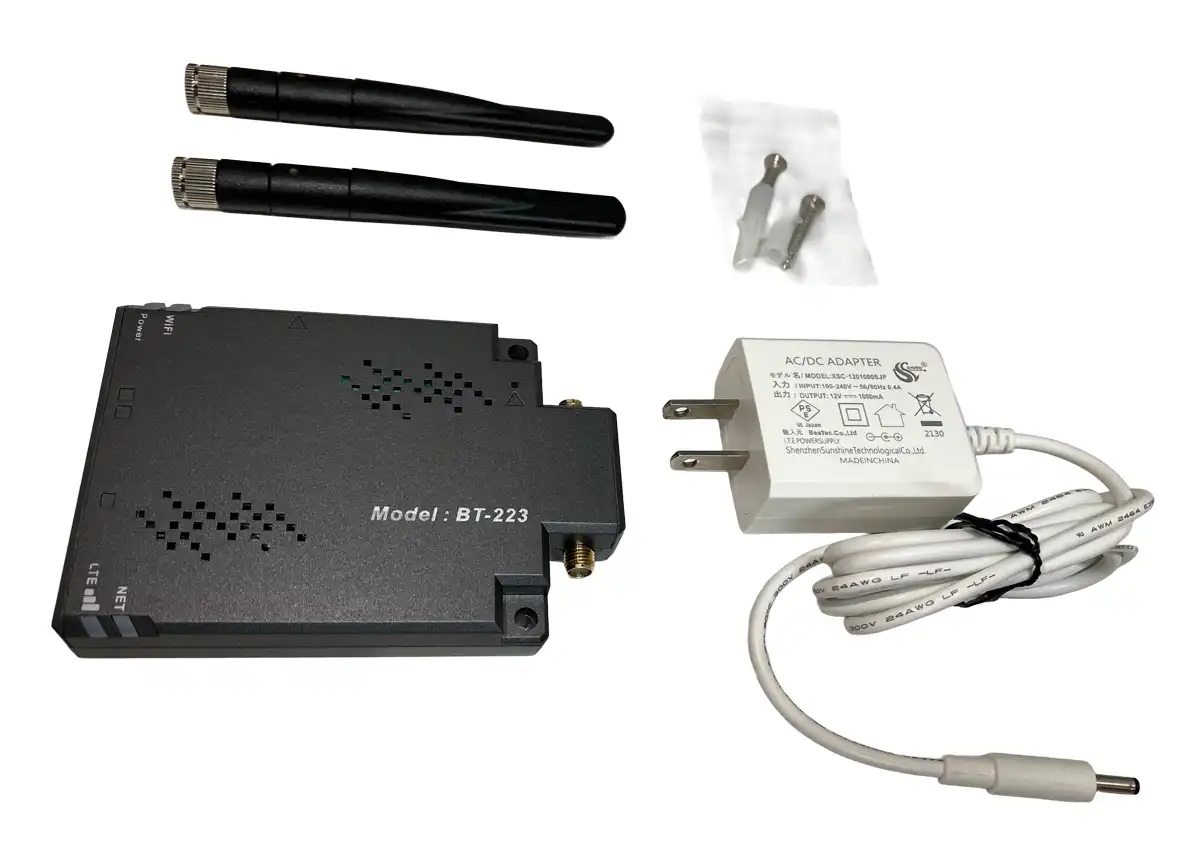

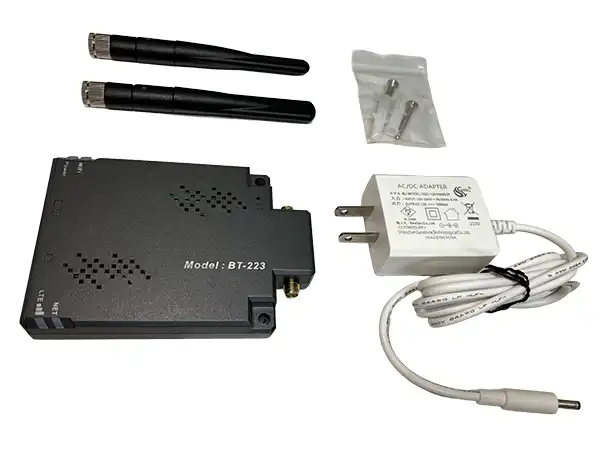

同梱物

ルーター本体
ルーター電源ACアダプター
外部アンテナ2本(LTE用)
取り付け設置ネジ2本

オプション製品

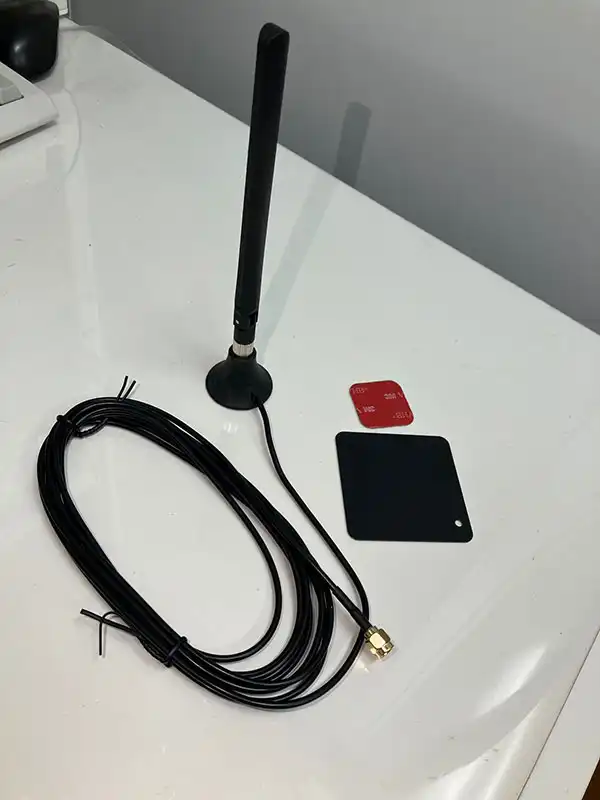

延長外部アンテナ

通信BOX内へ設置する場合など、周囲の環境によってLTE電波の受信感度が低下することがあります。そのような場合にご利用いただけるよう、延長外部アンテナをご用意しております。磁力雲台には鉄板プレートを同梱しておりますので、磁石で固定してご利用ください。また、固定用の両面テープも同梱しておりますので、必要に応じてご活用ください。

接続の際は、ルーター本体のアンテナコネクタ「M（Main）」側に延長外部アンテナを取り付けてください。延長アンテナケーブルは3mの長さがありますので、通信BOXの外へアンテナを設置したり、電波の弱い場所でより受信状態の良い位置へアンテナを移動したりすることが可能です。設置環境に応じて、LTE電波の受信改善にご活用ください。

※延長外部アンテナを接続する際は、必ずルーターの電源を切った状態で作業を行ってください。

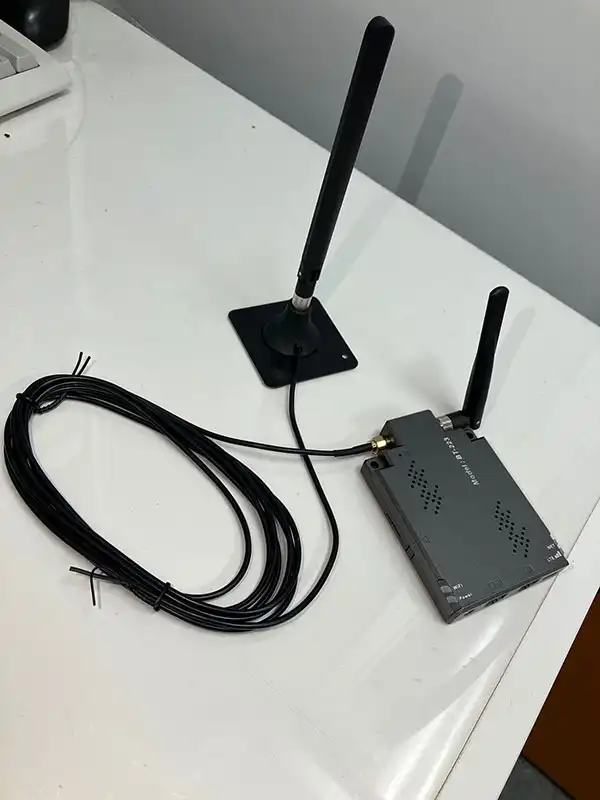

延長外部アンテナのケーブル長さ3m

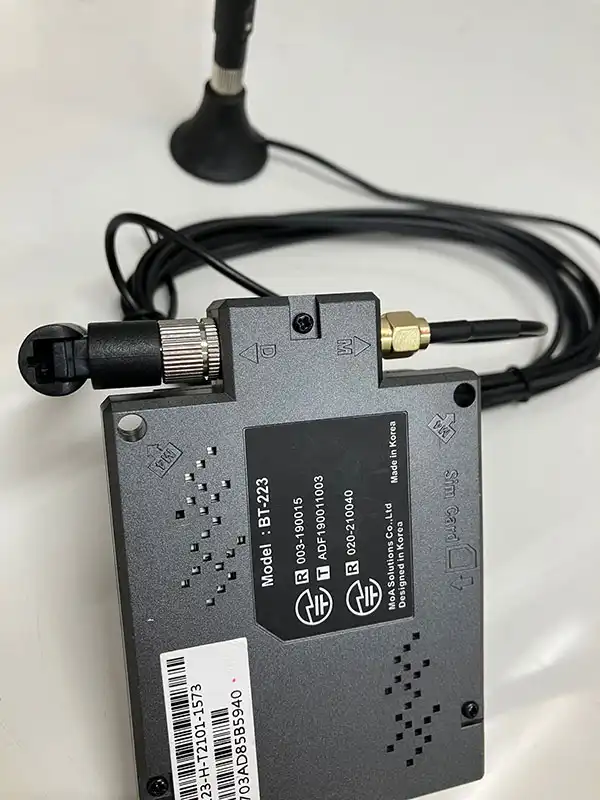

雲台に鉄板プレートをつけて、コネクタはM(main)側に装着して完了です。

LEDランプ

LED
説明

WiFi
- 緑色点灯：Wi-Fi動作中
- 赤色点滅：5Gで動作中
- 赤色点灯：2.4Gで動作
- 消灯：Wi-Fi OFF
POWER
- 赤色点灯：電源入力
- 黄色点灯：ブート中
- 緑色点灯：起動
- 黄色点滅：アップデートまたは電源保護機能
LED
説明

NET
- 緑色点滅：SIMなしまたはSIMサービス満了
- 緑色点灯：SIMあり、正常
- 緑色点滅(不定期)：SIMあり、正常
LTE
- 緑色点灯：信号感度”強”
- 黄色点灯：信号感度”中”
- 赤色点灯：信号感度”弱”
- 赤色点滅：信号なし

仕様

Model

BT223

SoC

Main CPU = MT7628 CLK Mips580MHz
Sub CPU = A31G112LU,ARM=40MHz

Spec

Dual

Clock

Main580MhzSub40Mhz

ROM（RAM）

MCP(2Gb NAND Flash x8bit bus/2Gb LPDDR2 x 32bit Bus)

サイズ

筐体 100 (W) ×69 (D) ×16 (H) mm

材質

プラスチック(ABS)

重量

約112g(筐体)

電源アダプター定格入力

AC100V（50/60Hz）

動作電圧

DC12V±5%

定格消費電流

1,000mA

DC-Jack 入力許容電源

9V-28V 最小および最大許容入力電流1.2A～4A

USB-Cポート入力電源

5V2A接続可能

USB Type

USB Type-C(コンソール、電源供給用)

温度

動作時：温度 -10～70℃
保存時：温度　-40～80℃

湿度

動作時：湿度25%～85%RH（結露なきこと）
湿度10%～90%RH（結露なきこと）

取得規格

TELEC(通信)・PSE(電源)
RoHS（ユーロ2002/95/EC）

技術基準適合証明

: R 020-210040

同梱物

本体・電源アダプター・LTEアンテナ(2本) ・取扱説明書

オプション

固定ブラケット・GPS

その他

RS-232(分岐ケーブルでデバイスの電源を制御する)

3G・LTE

3G/LTE対応バンド

FDD LTE: CAT4, B1 B3 B8 B18 B19 B26:
TDD LTE: CAT4, B39 B41:
3G: 3GPP WCDMA/HSPA, B1 B19(6) B8

対応キャリア

NTTdocomo or KDDI or Softbank or Rakuten

データ通信速度

FDD: Max 50Mbps(UL), 150Mbps(DL)
TDD: Max 35Mbps(UL), 130Mbps(DL)
3G: Max 5.76Mbps(UL), 42Mbps(DL)

SIMスロット

microSIM

アンテナ

1T2R, 外部アンテナ(SMA接続)

Ethernet

規格: 10/100Mbps
WAN側ポート数: WAN-LANモード使用時1Port
LAN側ポート数: WANモードを使用すると1Port , LANモード使用時2Port

Wi-Fi

5GHz 規格

IEEE802.11a/n/ac

5GHz 通信速度

IEEE802.11a ：54/48/36/24/18/12/9/6Mbps
IEEE802.11n ：最大150Mbps
IEEE802.11ac ：最大433Mbps

2.4GHz 規格

IEEE802.11b/g/n

2.4GHz 通信速度

IEEE802.11b：11/5.5/2/1Mbps
IEEE802.11g：54/48/36/24/18/12/9/6Mbps
IEEE802.11n：最大300Mbps

同時接続台数

アンテナ

2.4GHz=2T2R,5GHz=1T1R 内部基板に実装

セキュリティ

Open
WPA-PSK
WPA2-PSK
WPA/WPA2-PSK mixed

ルーター機能

DHCP / NAT
